Los geht es mit dem Ninja Mainboard

Dieses Wochenende geht es an das PCB Designs des Ersatz Mainboards für den Ninja Reflow Ofen. Angesteuert werden dabei nur drei der insgesamt sechs IR Quarz Röhren, da es für die Erreichung der erforderlichen Temperatur völlig ausreicht.

Morgen kommt noch ein thermischer Test, wie warm die Triacs am Kühlkörper werden.

Wärmetest

Zuerst wurde ein SSR des Typs SPF240D25 getestet, an der eine IR Quarzröhre zu 650W angeschlossen wurde.

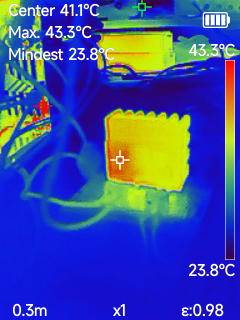

Nach 5 Minuten, was der Reflowzeit entspricht, stieg die Temperatur des SSR auf etwa 41° an freier Luft. Dabei floss ein Strom von etwa 2.6A.

Der Triac T1235T-8I wird in ein paar Tagen getestet, da ich noch auf Wärmeleitfolie und Wärmeleitpaste warte.
