TLZBK-1010 Hot Plate
Richard Klingler
Aus Neugier habe ich mir bei Amazon den TLZBK-1010 bestellt. Eine beheizbare Platte für SMD Lötarbeiten mit 350W.
Ziel dieses Projektes ist eine verbesserte Elektronik auf einer eigens entwickelten Leiterplatte mit richtigem K-Thermokoppler IC und PID Regler für verschiedene Temperaturstufen und Profile.
Zuerst habe ich natürlich überprüft, ob die Erdverbindung zum Gehäuse korrekt ausgeführt ist. Und ja, sie ist es. Man weiss ja nie bei Chinesischen Produkten (o;

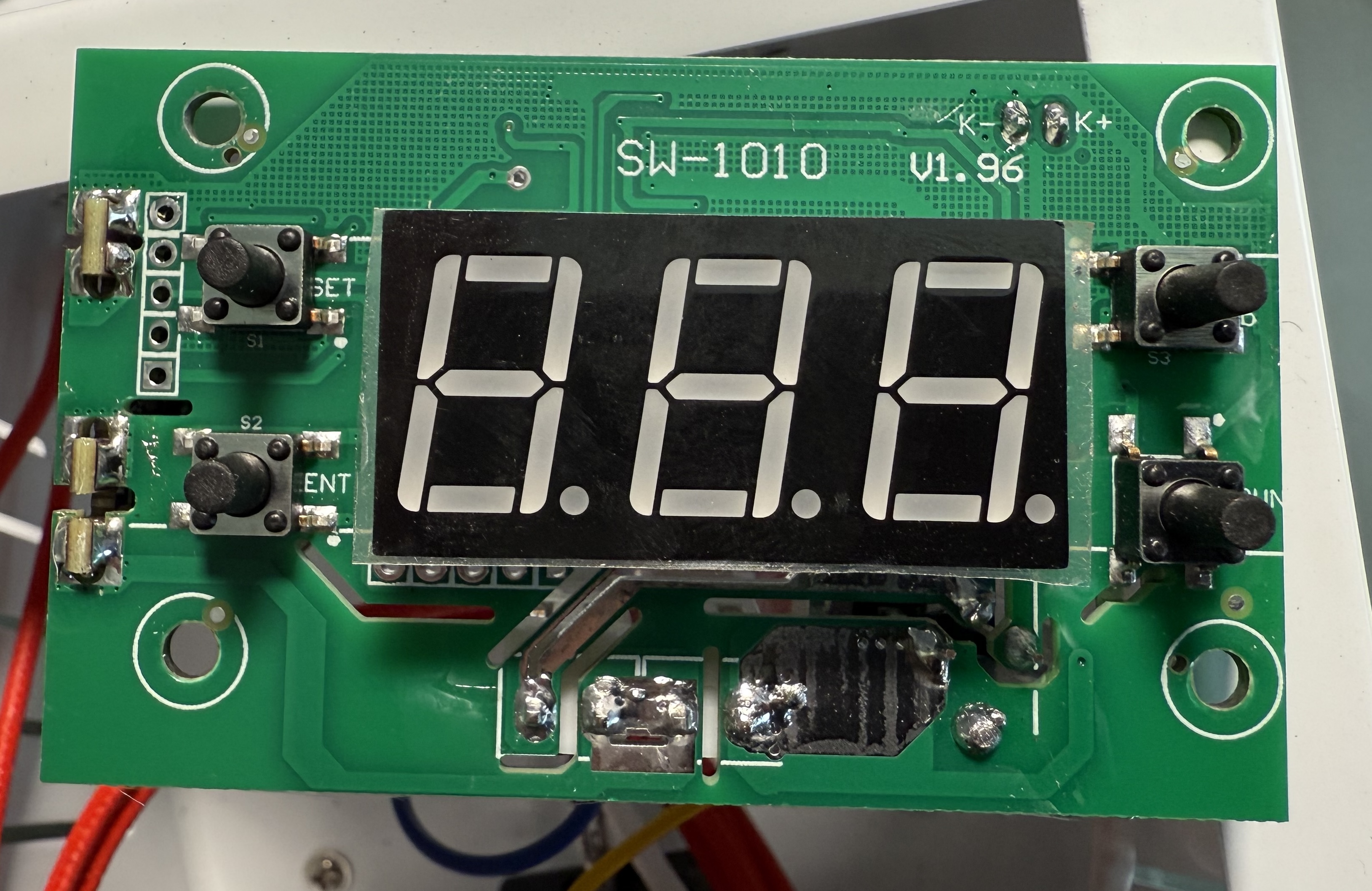

Das Innenleben sieht eher bescheiden aus:

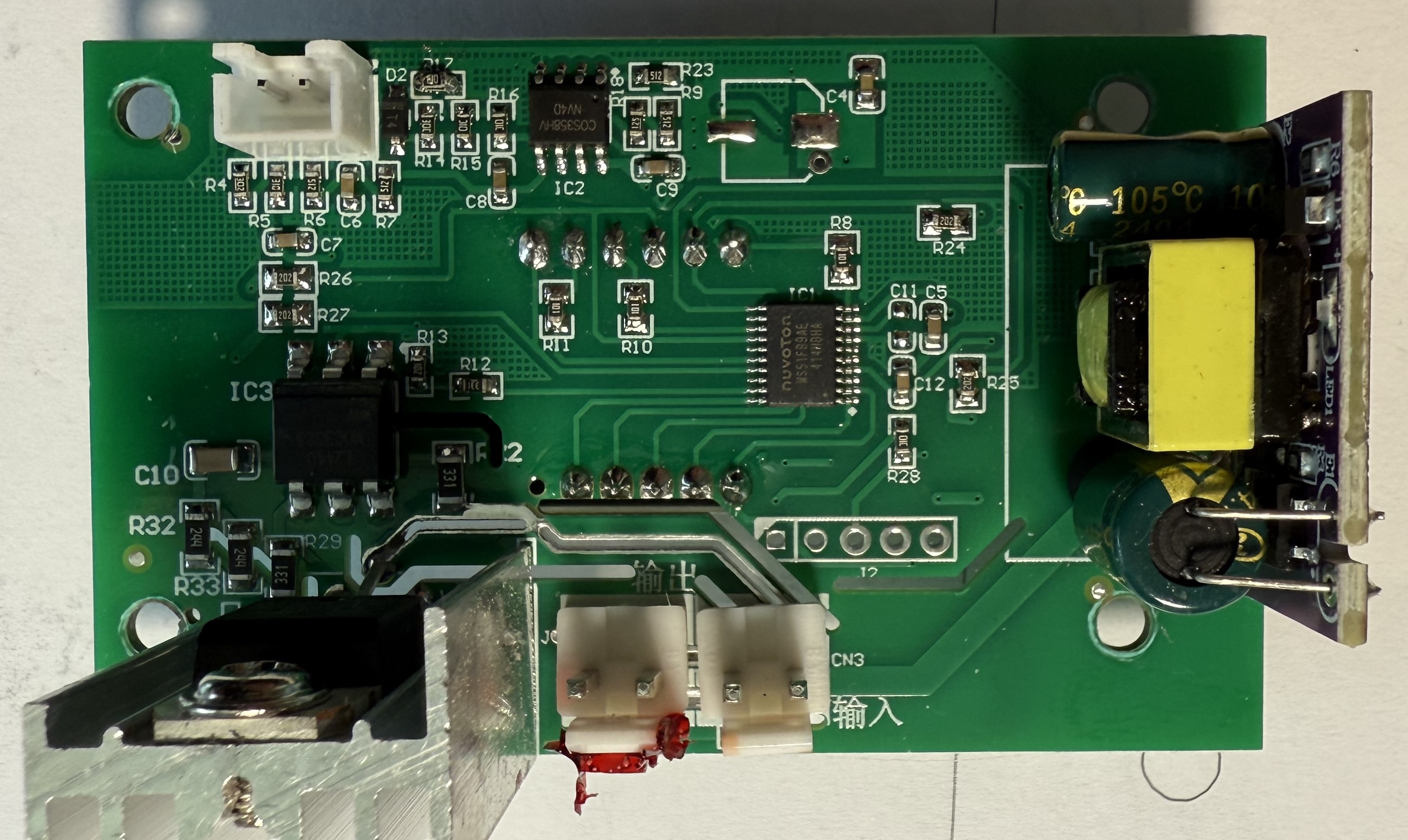

Die Steuerplatine ist auch recht übersichtlich. Darauf werkelt ein 8051 Derivat, der den Triac je nach Temperaturwert des K-Thermokopplers ansteuert.

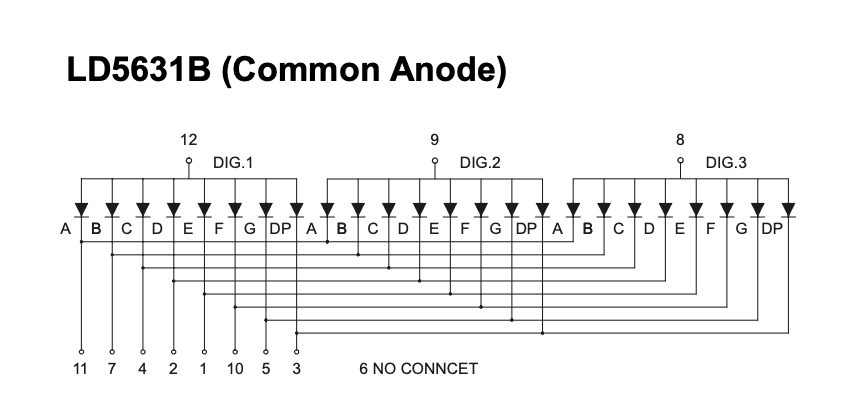

Bei der 3-stelligen 7-Segment Anzeige handelt es sich um ein Modell des Typs LD5631BR, also Common-Anode und rote LEDs:
